راهنمای نهایی لوله های مسی TP2: خواص، کاربردها و استانداردهای صنعت

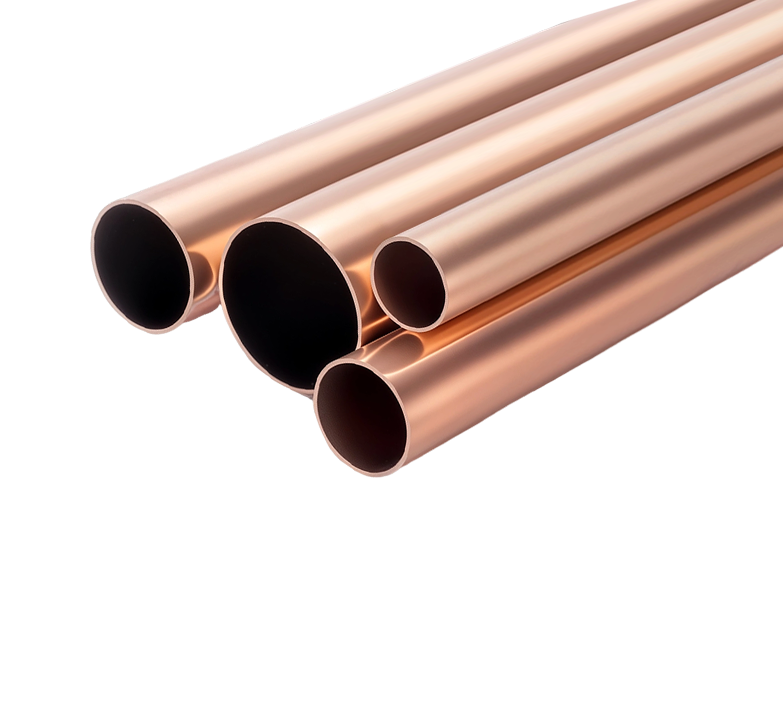

قسمت 1: مقدمه ای بر لوله های مسی TP2

1.1 تعریف مس TP2: استاندارد صنعت

TP2 مس یک مس فسفر زدایی شده با مقدار فسفر باقیمانده بالا است. در حوزه متالورژی، تحت استاندارد چینی طبقه بندی می شود GB/T 1527 ، که از نظر عملکردی معادل شناخته شده بین المللی است ASTM C12200 (Cu-DHP) .

"P" در TP2 مخفف عبارت است فسفر که در طی فرآیند ذوب برای حذف اکسیژن اضافه می شود. با "اکسید زدایی" مس، تولید کنندگان ماده ای را ایجاد می کنند که به طور قابل توجهی برای کاربردهای صنعتی قابل اعتمادتر از مس خالص استاندارد است، به ویژه در مواردی که گرما و جوش در آن دخالت دارند.

1.2 اهمیت: چرا مس دی اکسید شده اهمیت دارد؟

اهمیت اولیه مس TP2 در آن نهفته است قابلیت جوشکاری . مس سنتی "زمین سخت" (مانند T2) حاوی مقادیر کمی از اکسیژن است. هنگامی که T2 در یک اتمسفر غنی از هیدروژن گرم یا جوش داده می شود، از "تردی هیدروژنی" رنج می برد که منجر به ترک های میکروسکوپی و شکست ساختاری می شود.

TP2 این مشکل را حل می کند. از آنجایی که فسفر قبلاً با اکسیژن متصل شده و آن را حذف کرده است، لوله های مسی TP2 را می توان به طور ایمن لحیم کاری و جوش داد و از اتصالات ضد نشتی اطمینان داد. این امر آن را به "استاندارد طلایی" برای سیستم هایی تبدیل می کند که باید گازها یا مایعات پرفشار را برای چندین دهه نگه دارند.

1.3 TP2 در مقابل TP1: مقایسه ای مختصر

در حالی که هر دو با فسفر اکسیدزدایی می شوند، انتخاب بین آنها اغلب به مبادله بین آنها منجر می شود هدایت حرارتی / الکتریکی و پیوستن به قابلیت اطمینان :

• TP1 (فسفر کم): حاوی فسفر کمتر (0.005٪ تا 0.012٪). رسانایی بالاتری ارائه می دهد اما در فرآیندهای پیچیده جوشکاری کمی حساس تر است.
• TP2 (فسفر بالا): حاوی فسفر بیشتری (0.013٪ تا 0.050٪) است. این انتخاب ارجح برای است تهویه مطبوع و صنایع برودتی زیرا عملکرد جوشکاری برتر آن بر کاهش جزئی رسانایی برتری دارد.

1.4 مصارف و صنایع رایج

لوله های مسی TP2 "سیستم گردش خون" زیرساخت مدرن هستند. به دلیل ترکیب منحصر به فرد مقاومت در برابر خوردگی و راندمان حرارتی، آنها در موارد زیر ضروری هستند:

• HVAC/R (گرمایش، تهویه، تهویه مطبوع و تبرید): برای خطوط مبرد و کویل های اواپراتور/کندانسور استفاده می شود.
• لوله کشی و گاز: حمل و نقل ایمن آب آشامیدنی و گازهای پزشکی.
• نیرو و انرژی: مبدل های حرارتی در نیروگاه ها و سیستم های خنک کننده برای سخت افزار انرژی های تجدید پذیر.
• خودرو: به طور فزاینده ای در سیستم های مدیریت حرارتی باتری های وسایل نقلیه الکتریکی (EV) استفاده می شود.

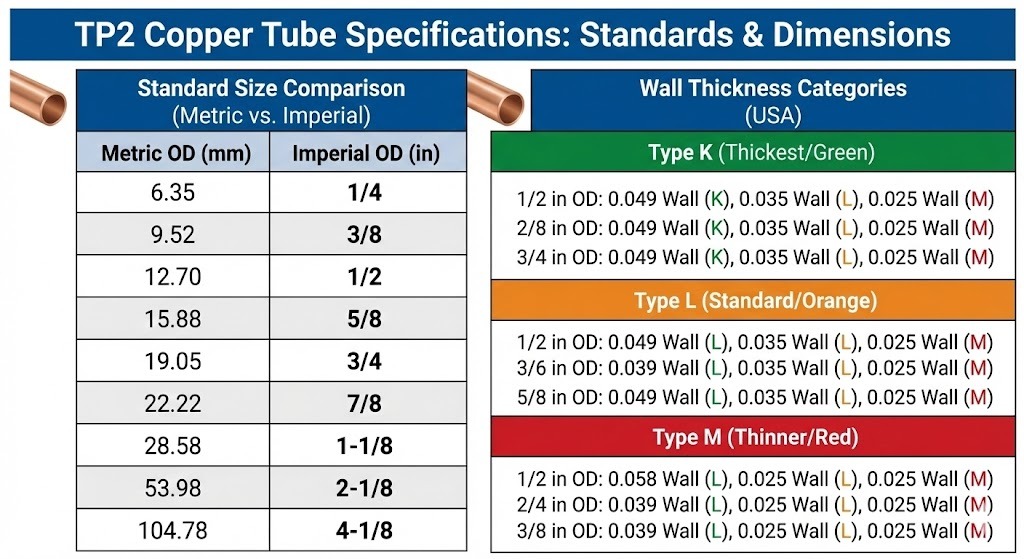

بخش 2: استانداردها و مشخصات

هنگام خرید یا مشخص کردن لوله‌های مسی TP2، استفاده از نام‌گذاری بین‌المللی صحیح برای اطمینان از کیفیت حیاتی است.

2.1 استانداردهای رایج صنعت

2.2 مشخصات ابعادی

لوله های TP2 در طیف وسیعی از اندازه ها موجود هستند، اما آنها به طور کلی بر اساس:

• قطر بیرونی (OD): به طور معمول از 2 میلی متر تا بیش از 200 میلی متر متغیر است.
• ضخامت دیوار: از "فوق العاده نازک" (0.2 میلی متر) تا "دیوار سنگین" (5 میلی متر برای استفاده صنعتی با فشار بالا).
• تحمل ها: لوله های دقیق اغلب دارای تحمل قطر 0.02/- میلی متر برای اطمینان از اتصال هوا با کوپلینگ های مکانیکی هستند.

بخش 3: ترکیب شیمیایی و خواص فیزیکی

3.1 ترکیب شیمیایی: نقش فسفر

عملکرد مس TP2 به دلیل خلوص بالای آن و کنترل دقیق فسفر است. طبق مشخصات استاندارد (مانند GB/T 5231 یا ASTM C12200 ، ترکیب به شدت تنظیم می شود:

چرا محدوده 0.013٪ - 0.050٪؟
اگر فسفر کمتر از 0.013 درصد باشد، اکسید زدایی ممکن است ناقص باشد و باعث ایجاد خطر شکنندگی اتصالات در حین جوشکاری شود. اگر از 0.050% بیشتر شود، هدایت حرارتی و الکتریکی به طور قابل توجهی کاهش می یابد و راندمان مبدل های حرارتی کاهش می یابد.

3.2 خواص فیزیکی و مکانیکی

لوله‌های مسی TP2 به دلیل استحکام "نرم" خود ارزشمند هستند - آنها به اندازه‌ای قوی هستند که فشارهای بالا را تحمل کنند اما به اندازه‌ای انعطاف‌پذیر هستند که بدون ترک خوردگی در سیم پیچ‌های پیچیده خم شوند.

الف. استحکام کششی و استحکام تسلیم

استحکام کششی به "مزاج" (سختی) لوله بستگی دارد:

• نرم (آنیل شده، M): >= 195 مگاپاسکال. بسیار انعطاف پذیر، ایده آل برای خم شدن با دست و سیم پیچ های محکم.
• سخت (H): >= 295 مگاپاسکال. سفت و محکم، برای لوله کشی مستقیم در خطوط لوله کشی و صنعتی استفاده می شود.
• قدرت تسلیم: به طور معمول بسته به مزاج بین 60 تا 150 مگاپاسکال است.

ب. ازدیاد طول

این توانایی مواد را برای کشش قبل از شکستن اندازه گیری می کند. مس TP2 به طور معمول دارای نرخ کشیدگی >= 35٪ - 40٪ (در حالت آنیل) است. این شکل پذیری بالا همان چیزی است که به لوله اجازه می دهد بدون شکستگی منبسط شود، گشاد شود یا تاب بخورد.

ج. هدایت حرارتی

در حالی که افزودن فسفر رسانایی را در مقایسه با مس خالص کاهش می دهد، TP2 همچنان در بین فلزات پیشرو باقی می ماند:

• هدایت حرارتی: تقریباً 330 - 350 W/(m·K) در 20 درجه سانتی گراد.
• توجه: این تقریباً 2-3 برابر بیشتر از آلومینیوم و 20 برابر بیشتر از فولاد ضد زنگ است، به همین دلیل است که ماده ترجیحی برای اواپراتورهای تهویه مطبوع است.

د. رسانایی الکتریکی

• رسانایی الکتریکی: >= 70٪ - 80٪ IACS (استاندارد بین المللی مس آنیل شده).
• در حالی که کمتر از 100٪ IACS مس بدون اکسیژن (C10200) است، اما برای کاربردهای زمین و همگام سازی حرارتی که در آن جوشکاری نیز لازم است، بیش از اندازه کافی است.

3.3 جدول خلاصه ثابت فیزیکی

بخش 4: فرآیند تولید لوله های مسی TP2

تولید لوله های مسی TP2 سفری از ذوب با حرارت بالا تا کار سرد با دقت بالا است. اکثر لوله های درجه یک TP2 به عنوان تولید می شوند لوله های بدون درز ، که خطر خرابی درز جوش را از بین می برد.

4.1 جریان تولید گام به گام

1. ذوب و ریخته گری (مرحله اکسیداسیون):
   مس کاتدی با خلوص بالا در یک کوره القایی ذوب می شود. در این مرحله فسفر به حمام مذاب اضافه می شود. این لحظه بحرانی است که در آن اکسیژن حذف می شود و دسته به مس TP2 تبدیل می شود. سپس فلز مذاب به شکل بیلت های استوانه ای جامد ریخته می شود.
2. اکستروژن (کار گرم):
   شمش مسی حرارت داده می شود و تحت فشار زیاد از طریق قالب عبور می کند تا یک پوسته توخالی با دیواره ضخیم ایجاد شود. این "کار گرم" ساختار دانه ریخته گری را می شکند و فلز را سخت تر و یکنواخت تر می کند.
3. کشیدن و نورد سرد:
   برای دستیابی به قطر نهایی و ضخامت دیواره، لوله چندین مرحله را طی می کند طراحی سرد یا نورد سرد (زارت). لوله از میان قالب های به تدریج کوچکتر کشیده می شود. این فرآیند استحکام فلز را از طریق "سخت کاری" افزایش می دهد.
4. بازپخت روشن:
   کشش سرد مس را سخت و شکننده می کند. برای بازیابی شکل‌پذیری مورد نیاز برای خم شدن و شعله‌ور شدن (به ویژه برای حالت‌های "نرم" یا "نیمه سخت")، لوله‌ها در یک کوره با اتمسفر کنترل‌شده (معمولاً نیتروژن یا هیدروژن) گرم می‌شوند تا از اکسید شدن جلوگیری شود. این منجر به یک سطح تمیز و "روشن" می شود.
5. اتمام و تمیز کردن:
   لوله ها به طول بریده می شوند یا کلاف می شوند. برای کاربردهای تهویه مطبوع، فضای داخلی باید از نظر جراحی تمیز باشد، زیرا هر گونه روغن یا گرد و غبار باقیمانده می تواند به کمپرسور آسیب برساند.

4.2 اقدامات کنترل کیفیت

برای اطمینان از مطابقت لوله های TP2 با استانداردهای بین المللی مانند ASTM B280 ، تولید کنندگان از آزمایش های دقیق استفاده می کنند:

• تست جریان گردابی: یک آزمایش غیر مخرب که از میدان های الکترومغناطیسی برای تشخیص ترک ها یا گودال های نامرئی در دیواره لوله استفاده می کند.
• تست هیدرواستاتیک: این لوله با مایع پرفشار پر شده است تا اطمینان حاصل شود که می تواند فشار مبردهای مدرن (مانند R-410A یا R-32) را تحمل کند.
• بازرسی ابعادی: کالیپرهای دقیق و گیج های لیزری تضمین می کنند که ضخامت دیواره یکنواخت است - برای حفظ درجه بندی فشار بسیار مهم است.

قسمت 5: ویژگی ها و مزایای کلیدی لوله های مسی TP2

چرا TP2 "عزیز صنعت" است؟ مزایای آن فراتر از رسانایی ساده است.

5.1 مقاومت در برابر خوردگی برتر

مس TP2 هنگامی که در معرض عناصر قرار می گیرد، یک لایه پتینه محافظ طبیعی را تشکیل می دهد. برخلاف فولاد زنگ نمی زند. در لوله کشی و تهویه مطبوع، این بدان معناست که لوله در طول عمر 20 تا 30 ساله به راحتی نازک نمی شود یا "نشتی سوراخ" ایجاد نمی کند.

5.2 راندمان حرارتی بالا

همانطور که در بخش خصوصیات ذکر شد، هدایت حرارتی TP2 استثنایی است. در مبدل حرارتی، این اجازه می دهد انتقال حرارت سریعتر در ابعاد کوچکتر، امکان طراحی واحدهای تهویه مطبوع فشرده و با راندمان بالا را فراهم می کند.

5.3 "پیوستگی" عالی

از آنجایی که TP2 با فسفر اکسیدزدایی شده است، برای استفاده کاربرپسندترین مس است لحیم کاری و لحیم کاری . تکنسین‌ها می‌توانند با استفاده از مشعل لوله‌ها را به‌سرعت وصل کنند، بدون اینکه نگران شکننده شدن فلز یا از کار افتادن مفصل تحت ارتعاش باشند.

5.4 شکل پذیری و شکل پذیری

مس TP2 را می توان به راحتی بدون ماشین آلات سنگین تخصصی خم کرد، منبسط کرد، یا "سواج" کرد. این انعطاف پذیری برای نصب خطوط مبرد در فضاهای تنگ یا ایجاد کویل های پیچیده تبخیر کننده حیاتی است.

5.5 100% قابلیت بازیافت

مس یک ماده "دائمی" است. لوله های مسی TP2 را می توان به طور نامحدود بدون افت عملکرد بازیافت کرد. در عصری از ESG (محیط زیست، اجتماعی و حکومت داری) اهداف، استفاده از مس یک انتخاب پایدار برای گواهینامه های ساختمان سبز است.

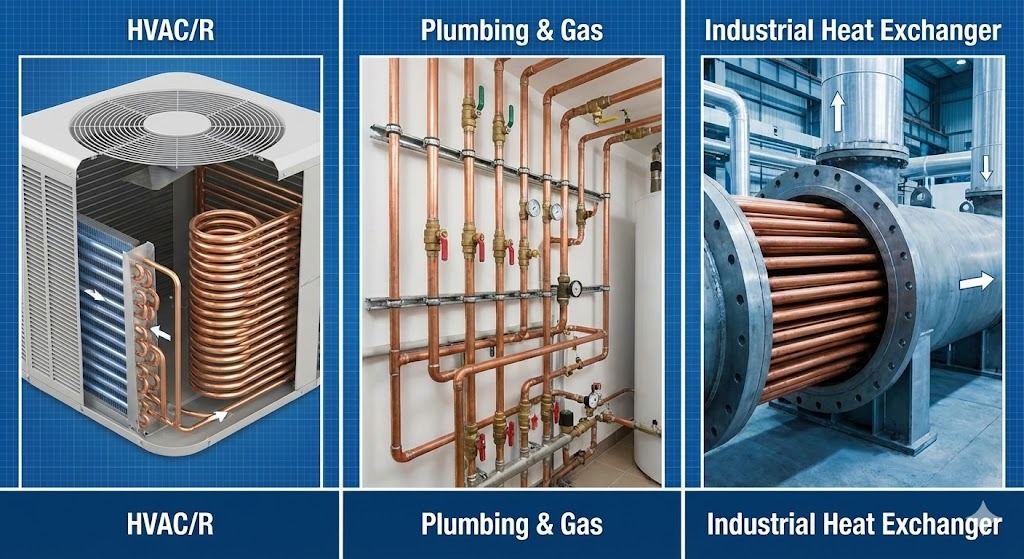

بخش 6: کاربرد لوله های مسی TP2 در سراسر صنایع

6.1 HVAC و تبرید: قلب سیستم

این بخش غالب برای مس TP2 است. مبردهای مدرن در فشارهای بالا کار می کنند و نیاز به قابلیت اطمینان یکپارچه ای دارند که TP2 فراهم می کند.

• تهویه مطبوع و پمپ های حرارتی: برای اتصال واحدهای داخلی و خارجی استفاده می شود. شکل‌پذیری TP2 به آن اجازه می‌دهد تا گشاد شده و به شیرهایی با نشتی صفر متصل شود.
• تبرید: مورد استفاده در سردخانه های زنجیره ای سوپرمارکت و فریزرهای صنعتی. لوله‌های TP2 اغلب دارای شیار درونی هستند (افزودن میکرو باله‌های داخلی) تا سطح انتقال حرارت را افزایش دهند و سیستم را از نظر انرژی کارآمدتر کنند.
• اواپراتورها و کندانسورها: رسانایی حرارتی بالای لوله تضمین می کند که گرما به سرعت بین مبرد و هوا تبادل می شود.

6.2 لوله کشی و توزیع آب

در بسیاری از ساختمان‌های مسکونی و تجاری سطح بالا، مس TP2 به دلیل طول عمر و مزایای سلامتی، انتخاب ارجح برای سیستم‌های آبی است.

• آب آشامیدنی: مس به طور طبیعی ضد میکروبی است و از رشد باکتری هایی مانند آن جلوگیری می کند لژیونلا .
• زهکشی و تهویه: از آنجایی که TP2 در برابر خوردگی ناشی از آب خاکستری و صابون های خشن مقاوم است، برای سیستم های زهکشی بادوام که می تواند بیش از 50 سال دوام بیاورد استفاده می شود.
• لوله کشی گاز: توانایی آن در تحمل فشار بالا و مقاومت در برابر آتش (غیر قابل احتراق) آن را به ایمن ترین انتخاب برای انتقال گازهای پزشکی در بیمارستان ها یا گاز طبیعی در منازل تبدیل می کند.

6.3 کاربردهای صنعتی و شیمیایی

فراتر از ساختمان‌های استاندارد، مس TP2 «بلندکشی سنگین» را در کارخانه‌های تولیدی انجام می‌دهد.

• مبدل های حرارتی: مورد استفاده در کولرهای روغن، کندانسورهای بخار نیروگاهی و فرآوری شیمیایی.
• لوله کشی فرآیند: TP2 برای انتقال مایعاتی که اسیدی نیستند اما به محیط دمایی پایدار نیاز دارند ایده آل است.
• کلکتورهای حرارتی خورشیدی: در لوله های "رایزر" آبگرمکن های خورشیدی برای جذب و انتقال گرمای خورشیدی به مخزن ذخیره آب استفاده می شود.

6.4 کاربردهای برق و زمین

در حالی که TP2 دارای رسانایی کمی کمتر از مس خالص T2 است، استحکام و مقاومت بالای آن در برابر خوردگی آن را برای نقش های الکتریکی خاص مفید می کند:

• میله ها و آستین های زمین: برای محافظت از سیستم های الکتریکی در برابر صاعقه و موج، به ویژه در محیط های خاکی که در آن خوردگی خطر دارد، استفاده می شود.
• پایانه ها و اتصالات: در قطعات الکتریکی سنگین که در آن قطعه باید لحیم کاری شود یا به جزء دیگر جوش داده شود استفاده می شود.

قسمت 7: تکنیک های اتصال برای لوله های مسی TP2

قابلیت اطمینان یک سیستم مسی به شدت به کیفیت اتصالات آن بستگی دارد. از آنجایی که TP2 اکسید زدایی می شود، وسیع ترین گزینه های اتصال را بدون خطر تخریب مواد ارائه می دهد.

7.1 لحیم کاری و لحیم کاری

این رایج ترین روش برای لوله های TP2 در HVAC و لوله کشی است.

• لحیم کاری (لحیم کاری نرم): عمدتا در لوله کشی مسکونی استفاده می شود. این شامل فلزات پرکننده با نقطه ذوب زیر 450 درجه سانتیگراد است.
• لحیم کاری (لحیم کاری سخت): "استاندارد" برای HVAC/R. از فلزات پرکننده (اغلب بر پایه نقره) با نقطه ذوب بالای 450 درجه سانتیگراد استفاده می کند. مقاومت مس TP2 در برابر شکنندگی هیدروژن امکان لحیم کاری در دمای بالا با مشعل را فراهم می کند و اتصالی ایجاد می کند که اغلب قوی تر از خود لوله است.

7.2 اتصالات مکانیکی

برای محیط‌هایی که شعله باز مجاز نیست (مانند مناطق «بدون مشعل» در بیمارستان‌ها یا کارخانه‌های با فناوری پیشرفته)، از گزینه‌های مکانیکی استفاده می‌شود:

• پرس فیت: ابزاری با استفاده از یک حلقه O داخلی برای مهر و موم، یک اتصالات را روی لوله می‌بندد.
• اتصالات فشرده سازی: از مهره و فرول برنجی برای فشرده کردن لوله TP2 در برابر اتصالات استفاده می کند. این در خطوط گاز کم فشار و ابزار دقیق رایج است.

قسمت 8: مزایا و معایب TP2

برای تصمیم گیری آگاهانه، دیدن خلاصه "مزایا و معایب" مفید است.

مزایا

• جوشکاری ایمن: محتوای بالای فسفر از ایجاد ترک در هنگام اتصال در دمای بالا جلوگیری می کند.
• بهره وری انرژی: هدایت حرارتی استثنایی باعث صرفه جویی در انرژی در کاربردهای گرمایش/سرمایش می شود.
• ماندگاری: مقاومت بالا در برابر خوردگی عمومی و پوسته پوسته شدن داخلی.
• آنتی باکتریال: به طور طبیعی 99.9 درصد از باکتری ها را در عرض دو ساعت از تماس می کشد.
• پایدار: کاملا قابل بازیافت و ارزش قراضه بالا.

معایب

• تبادل رسانایی: هدایت الکتریکی آن کمتر از T2 (مس خالص) است.
• نوسانات هزینه: مانند تمام محصولات مسی، قیمت آن تابع نوسانات بازار جهانی کالا است.
• خطر سرقت: به دلیل ارزش بازیافت بالا، لوله های مسی در معرض می توانند هدف سرقت در محل های کار باشند.

بخش 9: نگهداری و مراقبت از طول عمر

در حالی که مس TP2 ماده ای است که «آن را تنظیم کنید و آن را فراموش کنید»، رعایت این نکات تضمین می کند که برای چندین دهه دوام می آورد:

1. اجتناب از شار بیش از حد: هنگام لحیم کاری، از حداقل مقدار شار مورد نیاز استفاده کنید. شار اضافی باقی مانده در داخل لوله می تواند باعث خوردگی حفره ای موضعی شود.
2. پشتیبانی مناسب: اطمینان حاصل کنید که لوله ها توسط آویزهای مسی یا روکش پلاستیکی پشتیبانی می شوند. برای جلوگیری از تماس مستقیم با فولاد یا آهن گالوانیزه خودداری کنید خوردگی گالوانیکی .
3. سرعت جریان: در لوله کشی، سرعت آب را در محدوده توصیه شده (معمولا کمتر از 1.5 متر بر ثانیه برای آب گرم) نگه دارید تا از فرسایش - خوردگی جلوگیری شود.
4. تمیز کردن: برای مبدل‌های حرارتی صنعتی، شستشوی منظم با مواد رسوب‌زدای ملایم نرخ انتقال حرارتی بالای دیواره‌های TP2 را حفظ می‌کند.

نتیجه گیری: آینده لوله های مسی TP2

لوله های مسی TP2 تعادل کامل متالورژی و عملی را نشان می دهد. مهندسان با افزودن فسفر برای اکسید زدایی مس، ماده ای را ایجاد کرده اند که نه تنها در انتقال حرارت بسیار کارآمد است، بلکه نصب و اتصال آن بسیار قابل اعتماد است.

چه در واحدهای تهویه مطبوع باشد که خانه‌های ما را راحت نگه می‌دارد، لوله‌کشی که آب سالم ارائه می‌کند یا سیستم‌های خنک‌کننده در نسل بعدی وسایل نقلیه الکتریکی، TP2 ماده اساسی برای مدیریت حرارتی و سیالات مدرن باقی می‌ماند. هنگام انتخاب ماده ای برای کاربردهای پرفشار، دمای بالا، یا کارایی بالا، TP2 (C12200) به عنوان معیار اثبات شده صنعت می ایستد.

بخش 10: سوالات متداول (سؤالات متداول)

برای نتیجه گیری مقاله، در اینجا برخی از رایج ترین سوالات در مورد لوله های مسی TP2 وجود دارد:

Q1: آیا می توان از لوله های مسی TP2 برای آب آشامیدنی استفاده کرد؟
الف: بله. TP2 (C12200) به طور گسترده در سیستم های لوله کشی در سراسر جهان استفاده می شود. این به طور طبیعی ضد میکروبی است و استانداردهای ایمنی برای آب آشامیدنی را در اکثر حوزه های قضایی مطابقت دارد.

Q2: تفاوت اصلی بین TP1 و TP2 چیست؟
الف: تفاوت اصلی این است فسفر content . TP2 دارای محدوده فسفر بالاتری است (0.013٪ تا 0.050٪)، که آن را برای جوشکاری و لحیم کاری سنگین برتری می دهد، در حالی که TP1 (0.005٪ تا 0.012٪) هدایت حرارتی/الکتریکی کمی بهتر را ارائه می دهد.

Q3: چرا TP2 بر T2 برای برنامه های HVAC ترجیح داده می شود؟
الف: مس T2 حاوی مقدار کمی اکسیژن است که باعث "تردی هیدروژنی" در حین جوشکاری می شود که منجر به ایجاد ترک می شود. TP2 اکسید زدایی می شود، به این معنی که می توان آن را بدون از دست دادن یکپارچگی ساختاری به طور مکرر لحیم کاری و جوش داد.

Q4: آیا لوله های TP2 با مبردهای سبز رنگ جدیدی مانند R-32 سازگار هستند؟
الف: بله. لوله های بدون درز TP2 برای تحمل فشارهای عملیاتی بالاتر مرتبط با مبردهای مدرن سازگار با محیط زیست طراحی شده اند، مشروط بر اینکه ضخامت دیواره به درستی مشخص شده باشد.

قسمت 11: خلاصه مقایسه نهایی (راهنمای انتخاب)

این جدول به عنوان یک مرجع سریع برای مهندسان برای انتخاب عیار مس مناسب برای پروژه خاص خود عمل می کند.
