عنوان فرعی: چگونه هادی های لوله ای توخالی کارایی را در سیستم های انرژی بازتعریف می کنند در حالی که راه حل های سنتی با محدودیت های فضا و عملکرد دست و پنجه نرم می کنند.
ارتقای زیرساخت انرژی جهانی تقاضای بیسابقهای را برای آن ایجاد کرده است لوله مسی باسبارها این محصولات در حالی که تنها 2٪ تا 3٪ از کل تقاضای لوله های مسی را تشکیل می دهند، نرخ رشد سالانه بیش از 200٪ را در کاربردهایی مانند پست های فشار قوی، مراکز داده و نیروگاه های انرژی جدید تجربه می کنند. مزیت اصلی در آنها نهفته است ساختار لوله ای توخالی که سطح هادی را 3-5 برابر افزایش می دهد، توزیع جریان یکنواخت را در امتداد دیواره لوله تضمین می کند، ضریب اثر پوستی را به زیر 0.8 کاهش می دهد و مقاومت AC را تا 40٪ در مقایسه با شینه های مستطیلی با سطح مقطع معادل کاهش می دهد.
این نوآوری ساختاری به چالش های حیاتی در انتقال جریان بالا می پردازد. در تابلو برق 750 کیلوولت عایق گاز (GIS)، یک شینه لوله مسی Φ100×5 میلیمتر میتواند جریان 4000 آمپر با چگالی 2.68 آمپر بر میلیمتر مربع را حمل کند، در حالی که شینههای مستطیلی معادل به چندین لایه روی هم نیاز دارند که تلفات را تا 30 درصد افزایش میدهد. به طور قابل توجهی، استحکام مکانیکی شینهای لوله مسی به چهار برابر شینههای مستطیلی میرسد، که دهانههای معلق 9 متری و دهانههای پشتیبانی شده را تا 13 متر تحت تأثیر جریان اتصال کوتاه 50 کیلو آمپری ایجاد میکند و به طور قابلتوجهی نیاز به ساختار فولادی پست را کاهش میدهد.

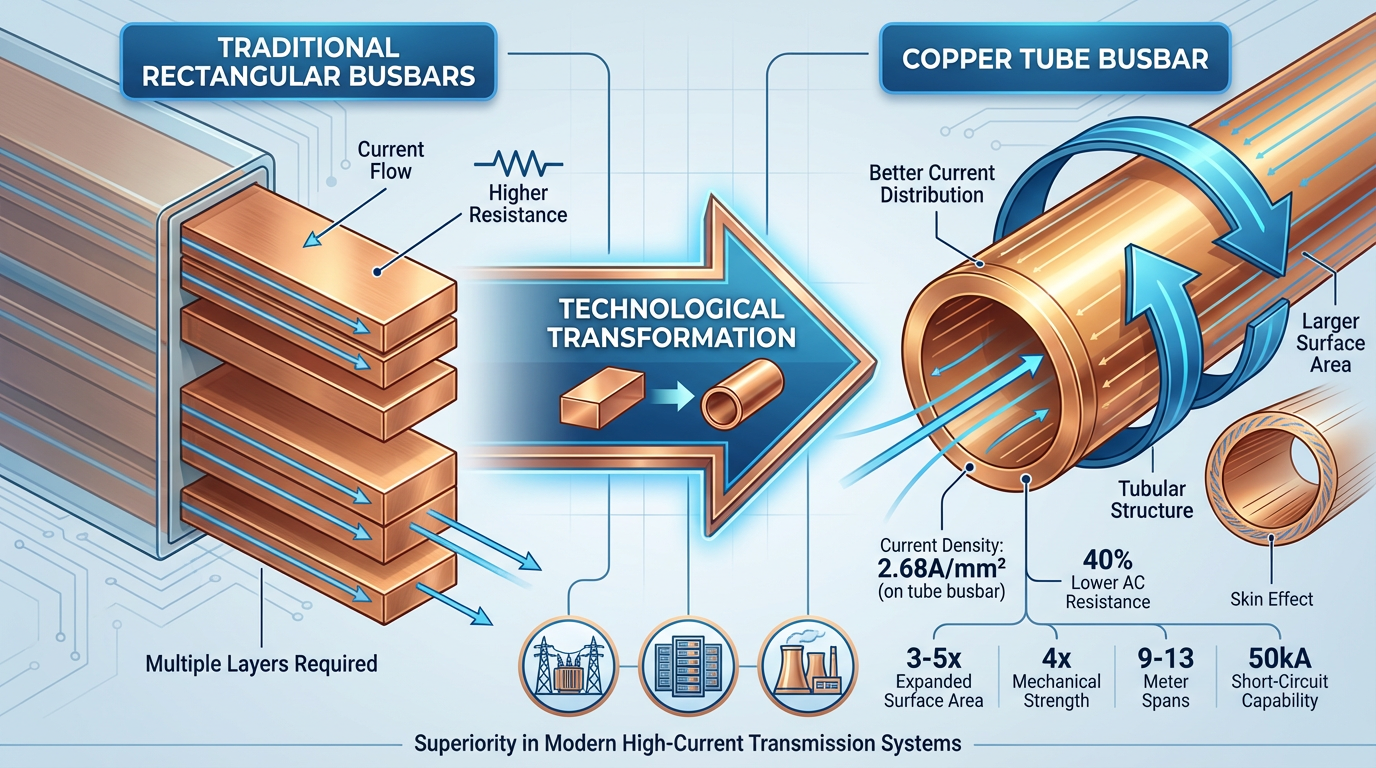

(این تصویر توسط هوش مصنوعی ایجاد شده است.)
جدول: مقایسه عملکرد شینه های لوله مسی در مقابل شینه های مستطیلی سنتی (2025)
| شاخص عملکرد | اتوبوس های مستطیلی سنتی | شینه های لوله مسی | بهبود |
| مقاومت AC | پایه | کاهش 40 درصدی | جهش بهره وری |
| اتلاف حرارت | وابسته به هیت سینک های خارجی | همرفت طبیعی در حفره داخلی دیواره بیرونی بهینه شده است | 60 درصد پیشرفت |
| اشغال فضا | چندین لایه انباشته فضای بزرگی را اشغال می کنند | جایگزینی تک لوله، ساختار فشرده | 25 درصد صرفه جویی در فضا |
| مقاومت در برابر اتصال کوتاه | مستعد تغییر شکل که نیاز به تقویت دارد | استحکام مکانیکی 4 برابر افزایش یافت | پیشرفت ایمنی |
| هزینه نصب | اتصالات متعدد، ساخت و ساز پیچیده | اتصال مدولار، زمان کار نصف شد | بهینه سازی اقتصادی |
برتری عملکرد شین های لوله مسی از پیشرفت های علم مواد ناشی می شود. جدید مس-نقره و آلیاژهای مس - کروم رسانایی را حفظ کرده و در عین حال استحکام را تا 30 درصد افزایش میدهد و اجازه میدهد دیوارههای نازکتر و صرفهجویی در مواد تا 25 درصد بدون به خطر انداختن عملکرد را داشته باشد. این مواد پیشرفته کارکرد را در دماهای 196- تا 250 درجه سانتیگراد امکان پذیر می کند و آنها را برای محیط های شدید از کاربردهای برودتی گرفته تا تنظیمات صنعتی با دمای بالا مناسب می کند.
فرآیندهای تولید پایدار در حال تغییر شکل دادن به اقتصاد تولید هستند. تاسیسات مدرن از سیستم های خنک کننده آب حلقه بسته استفاده می کنند که مصرف آب را از 28 متر مکعب در تن به 16 متر مکعب در تن کاهش می دهد که کاهش 43 درصدی است. ادغام 5G و فناوریهای اینترنت صنعتی امکان بهینهسازی انرژی را در زمان واقعی فراهم میکند و مصرف انرژی جامع در هر واحد محصول را تا 30 درصد کاهش میدهد. این پیشرفتها نه تنها هزینههای تولید را کاهش میدهند، بلکه به محصولات کمک میکنند تا تحت مکانیسمهایی مانند مکانیسم تنظیم مرز کربن اتحادیه اروپا (CBAM) واجد شرایط معافیت شوند.
ارزش پیشنهادی باسبارهای لوله مسی در چندین بخش در حال تعریف مجدد است. در انتقال جریان مستقیم ولتاژ فوق العاده بالا، ایستگاه های مبدل ± 800 کیلوولت با استفاده از شین های لوله مسی کاملاً عایق شده، تلفات سیستم را تا 18 درصد کاهش می دهد و صرفه جویی در هزینه عملیاتی سالانه به 4 میلیون دلار می رسد. این مزیت به ویژه در انتقال از راه دور، جایی که پروژه های بیش از 100 کیلومتر از کاهش هزینه چرخه عمر 25٪ یا بیشتر بهره مند می شوند، آشکار می شود.
بخش انرژیهای تجدیدپذیر مرز امیدوارکنندهای را نشان میدهد. در کاربردهای مزرعه بادی، باسبارهای لوله مسی در دمای -40 درجه سانتیگراد عملکرد قابل اعتمادی را نشان میدهند، با پوششهای مقاوم در برابر اشعه ماوراء بنفش که عمر سرویس در فضای باز را تا 30 سال افزایش میدهد - چرخه 15 ساله کابلهای سنتی را دو برابر میکند. در نیروگاههای فتوولتائیک، طرحهای مدولار نصب را تا 50% تسریع میکنند که به ویژه برای پروژههای انرژی توزیعشده به سرعت قابل استقرار ارزشمند است. حمل و نقل ریلی نشان دهنده یک عامل رشد دیگر است، با سیستم هایی مانند خط 14 مترو شانگهای که به راندمان مبدل کششی 98.5٪ و کاهش مصرف انرژی قطار به میزان 7٪ پس از استفاده از باسبارهای لوله مسی Φ120×8 mm دست می یابد.
بازار جهانی شینه لوله مسی ویژگی های منطقه ای مشخصی را نشان می دهد. اروپا در کاربردهای پیشرفته پیشتاز است و تولیدکنندگان آلمانی 60 درصد بازار لوله با خلوص بالا را در اختیار دارند. آمریکای شمالی بر کاربردهای هوافضا و دفاعی تمرکز دارد، جایی که آلیاژهای تخصصی الزامات عملکردی شدید را برآورده می کنند. در همین حال، شرکتهای چینی پیشرفتهای چشمگیری در بخشهای خاص مانند لولههای نیکل-مس B10 دریایی داشتهاند و ۲۵ درصد از سهم بازار جهانی را به خود اختصاص دادهاند.
این توزیع جغرافیایی نشان دهنده مزیت های رقابتی متفاوتی است. تسلط اروپا در بخشهای ممتاز ناشی از تخصص طولانی مدت در تولید دقیق است، در حالی که نقاط قوت آمریکای شمالی با صنعت هوافضای پیشرفته آن همخوانی دارد. رشد چین از خوشههای صنعتی یکپارچه سود میبرد که ذوب بالادست، پردازش میاندستی و کاربردهای پاییندستی را ترکیب میکند و چرخههای تحقیق و توسعه را تا 30 درصد و هزینهها را تا 20 درصد کاهش میدهد.
تکامل آینده باسبارهای لوله مسی به هوش و عملکرد بیشتر اشاره دارد. ادغام سنسورهای فیبر نوری امکان نظارت در زمان واقعی دما، تنش و تخلیه جزئی را فراهم می کند، با برخی از کاربردهای صنعتی که به دقت 92 درصد در پیش بینی خطای تجهیزات دست می یابند و زمان توقف برنامه ریزی نشده را تا 65 درصد کاهش می دهند. این تبدیل شینه های لوله مسی را از عناصر رسانای غیرفعال به گره های مدیریت انرژی فعال ارتقا می دهد.
مواد نسل بعدی نوید موفقیت های بیشتری را می دهند. کامپوزیت های مس-گرافن رسانایی حرارتی پنج برابر مس خالص را در یک چهارم وزن نشان می دهند، در حالی که انواع ابررسانا که در دمای 196- درجه سانتیگراد نیتروژن مایع کار می کنند، انتقال قدرت را با مقاومت صفر ارائه می دهند. اگرچه هنوز از نظر تجاری در مقیاس قابل دوام نیستند، اما این مواد پیشرفته به آینده ای اشاره می کنند که در آن شینه های لوله مسی می توانند کاهش وزن 60٪ را مشاهده کنند و همزمان عملکرد را بهبود بخشند.
یکپارچه سازی سیستم یک جهت کلیدی دیگر را نشان می دهد. شینههای یکپارچه هدایت خنککننده که اتلاف گرما را با عملکردهای انتقال نیرو ادغام میکنند، میتوانند تعداد کانکتورها را تا 30 درصد کاهش دهند و در عین حال چگالی انرژی را افزایش دهند. این رویکرد نمونه ای از تغییر صنعت از تولید قطعات به ارائه راه حل های یکپارچه است.
