شینه‌های لوله مسی: «انقلابی خاموش» در تعریف مجدد بهره‌وری زیرساخت انرژی چگونه است؟

عنوان فرعی: در حالی که شینه‌های مستطیلی سنتی فضای قابل‌توجهی را اشغال می‌کنند و تلفات قابل‌توجهی در پست‌های ولتاژ فوق‌العاده نشان می‌دهند، یک شینه لوله مسی توخالی - با کاهش 40٪ در مقاومت AC و بهبود 60٪ در راندمان اتلاف گرما - بی‌سر و صدا به یک محرک اصلی انتقال انرژی جهانی تبدیل می‌شود. چرا این محصول خاص که تنها 3 درصد از کل تقاضای لوله مسی را نشان می دهد، به نرخ رشد سالانه 200 درصدی در بخش انرژی های جدید دست می یابد؟

تغییر پارادایم فناوری: از "رسانایی جامد" به "انتقال قدرت سه بعدی"

در سال 2025، ارتقاء زیرساخت های انرژی جهانی باعث رشد انفجاری در این کشور شده است لوله مسی بازار اتوبوس اگرچه این دسته تنها 2% تا 3% از کل تقاضای لوله مسی را به خود اختصاص می دهد، اما کاربرد آن در پست های ولتاژ فوق العاده بالا، مراکز داده و نیروگاه های انرژی جدید با نرخی بیش از 200% سالانه در حال رشد است. در مقایسه با شینه های مستطیلی سنتی، رقابت اصلی از شینه های لوله مسی مزایای فیزیکی ساختار لوله ای توخالی آنها نهفته است: سطح هادی را 3 تا 5 برابر گسترش می دهد، اطمینان حاصل می کند که جریان به طور یکنواخت در امتداد دیواره لوله توزیع می شود، ضریب اثر پوستی را به زیر 0.8 کاهش می دهد، و مقاومت AC را تا 40٪ در مقایسه با شینه های مستطیلی با سطح مقطع مشابه کاهش می دهد.

این انقلاب ساختاری مستقیماً به نقاط دردناک انتقال جریان فوق‌العاده می‌پردازد. در تابلو برق 750 کیلوولت عایق گاز (GIS)، یک باسبار لوله مسی Φ100×5 میلی‌متر می‌تواند جریانی معادل 4000 آمپر را با چگالی جریان تنها 2.68 آمپر بر میلی‌متر مربع حمل کند. در مقابل، باسبارهای مستطیلی معادل نیاز دارند چند لایه انباشته ، منجر به افزایش زیان بیش از 30٪ می شود. مهم‌تر، استحکام مکانیکی شین‌های لوله مسی چهار برابر شینه‌های مستطیلی است. تحت تاثیر جریان اتصال کوتاه 50 کیلو آمپر، دهانه معلق به 9 متر می رسد و دهانه پشتیبانی شده تا 13 متر گسترش می یابد که به طور قابل توجهی نیاز به سازه های فولادی پست را کاهش می دهد.

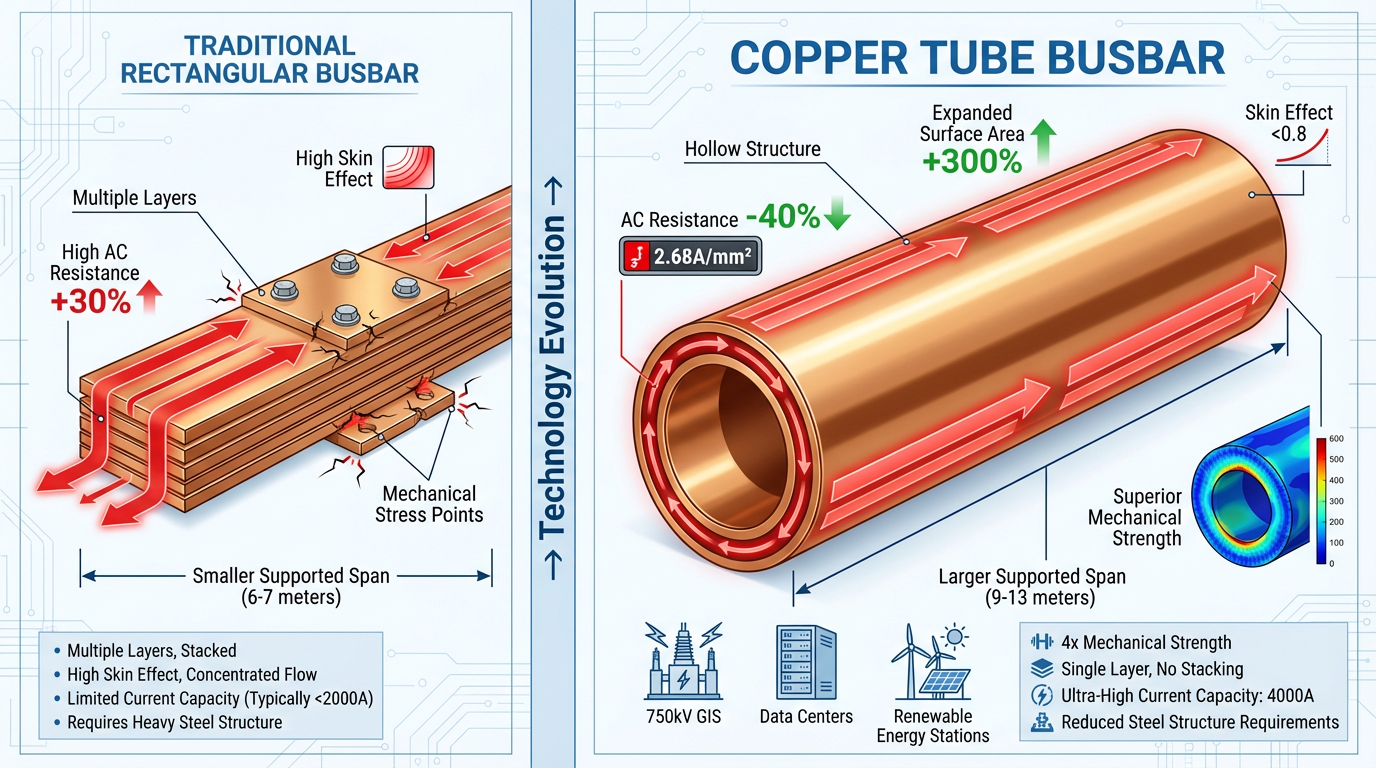

(این تصویر توسط هوش مصنوعی ایجاد شده است.)

جدول: مقایسه عملکرد شینه های لوله مسی در مقابل شینه های مستطیلی سنتی (2025)

گسترش سناریوی کاربردی: از قدرت سنتی تا مرزهای انرژی جدید

ارزش باسبارهای لوله مسی در بخش انرژی جدید در حال بازتعریف است. در جریان مستقیم ولتاژ فوق العاده بالا انتقال (HVDC)، جایگزینی کابل‌های سنتی با شین‌های لوله مسی کاملاً عایق‌شده در ایستگاه‌های مبدل ± 800 کیلوولت، تلفات سیستم را تا 18 درصد و هزینه‌های عملیاتی سالانه را تا 4 میلیون یوان کاهش می‌دهد. این مزیت به ویژه در انتقال مسافت های طولانی مشخص است: برای مسافت های بیش از 100 کیلومتر، مزیت مقاومتی شین های لوله مسی می تواند هزینه کل چرخه عمر را تا بیش از 25٪ کاهش دهد.

حتی کاربردهای انقلابی بیشتری در نیروگاه های انرژی جدید در حال ظهور است. در ایستگاه تقویت کننده 330 کیلوولت در پایگاه نیروی بادی Gansu Jiuquan، باسبارهای لوله مسی در سرمای شدید -40 درجه سانتیگراد به طور پایدار کار می کنند. پوشش مقاوم در برابر اشعه ماوراء بنفش آنها عمر سرویس در فضای باز را تا 30 سال افزایش می دهد که بسیار بیشتر از چرخه 15 ساله کابل های سنتی است. در نیروگاه های فتوولتائیک، طراحی مدولار شین های لوله مسی راندمان نصب را تا 50 درصد افزایش می دهد و آنها را به ویژه برای پروژه های انرژی توزیع شده با قابلیت استقرار سریع مناسب می کند.

حمل و نقل ریلی یکی دیگر از زمینه های رشد است. پس از اینکه خط 14 متروی شانگهای باسبارهای لوله مسی Φ120×8 میلی متری را پذیرفت، بازده مبدل های کششی به 98.5 درصد افزایش یافت و مصرف انرژی قطار تا 7 درصد کاهش یافت. آنها مقاومت در برابر لرزش نرخ شکست تماس را تا 90 درصد کاهش می دهد و به طور قابل توجهی قابلیت اطمینان عملیاتی را افزایش می دهد. گسترش این سناریوهای کاربردی، شین های لوله مسی را از مواد رسانای صرف به عوامل اصلی تعیین کننده بازده انرژی سیستم ارتقا می دهد.

نوآوری مواد: پیشرفت های پایدار از "مصرف منابع" تا "کاهش و کارایی"

در مواجهه با چالش کمبود منابع مس، این صنعت از طریق نوآوری ساختاری به "کاهش مس و افزایش کارایی" دست می یابد. استفاده از لوله مسی Φ28×3 میلی متر برای جایگزینی میله مسی جامد 20 میلی متری، مصرف مس را تا 33 درصد تحت نیاز حمل جریان 630 آمپر کاهش می دهد و در عین حال پایداری حرارتی را حفظ می کند. یک شیب لوله مسی با ضخامت دیواره گرادیان که توسط یک شرکت ساخته شده است، مصرف مواد را از طریق طراحی دیوار نازک مرکزی کاهش می دهد، مصرف مس را تا 22٪ کاهش می دهد و هزینه آن را تا 15٪ در شرایط 10kV/3150A کاهش می دهد.

فناوری‌های تولید سبز نیز کاربرد خود را تسریع می‌کنند. سیستم خنک کننده آب حلقه بسته Jiangxi Naile Copper مصرف آب در فرآیند تولید شینه لوله مسی را از 28 متر مکعب در تن به 16 متر مکعب در تن کاهش می دهد که کاهش 43 درصدی را نشان می دهد. در همین حال، لوله مسی دقیق گوانگدونگ لانگ فنگ از فناوری اینترنت صنعتی 5G برای ساخت یک کارخانه دوقلو دیجیتال استفاده می‌کند که مصرف انرژی را در زمان واقعی بهینه می‌کند و مصرف انرژی جامع در هر واحد محصول را تا 30 درصد کاهش می‌دهد. این نوآوری‌ها نه تنها هزینه‌های تولید را کاهش می‌دهند، بلکه به محصولات کمک می‌کنند تا برای معافیت‌ها تحت مکانیسم تنظیم مرز کربن اتحادیه اروپا (CBAM) واجد شرایط شوند و رقابت بین‌المللی را افزایش دهند.

درtelligent Upgrade: Functional Evolution from "Passive Conduction" to "Active Management"

پیشرفته ترین نوآوری ها در زمینه هوش رخ می دهد. باسبارهای لوله مسی هوشمند که با حسگرهای فیبر نوری ادغام شده اند می توانند دما، تنش و تخلیه جزئی را در زمان واقعی نظارت کنند. پس از استقرار در یک شرکت فولادی، آنها به دقت 92 درصدی در پیش‌بینی خطای تجهیزات دست یافتند و زمان توقف برنامه‌ریزی نشده را تا 65 درصد کاهش دادند. این تبدیل هوشمند شین‌های لوله مسی را از اجزای رسانای غیرفعال به گره‌های مدیریت انرژی فعال تغییر می‌دهد.

فناوری دوقلو دیجیتال این مقدار را بیشتر تقویت می کند. با ساخت مدل‌های مجازی از شین‌های لوله مسی و شبیه‌سازی عملکرد آن‌ها در شرایط عملیاتی مختلف، شرکت‌ها می‌توانند هشدارهای اولیه برای خطاهای احتمالی ارائه دهند. در یک پروژه مرکز داده، این تعمیر و نگهداری پیش‌بینی‌کننده هزینه‌های عملیاتی را تا 40% کاهش داد و قابلیت اطمینان سیستم را به 99.999% افزایش داد. با معرفی الگوریتم‌های هوش مصنوعی، شین‌های لوله مسی هوشمند حتی می‌توانند به طور خودکار پارامترهای عملیاتی را برای بهینه‌سازی توزیع بازده انرژی در کل سیستم قدرت تنظیم کنند.

روندهای آینده: مرزهای جدید در فناوری ابررسانا و یکپارچه سازی سیستم

فناوری باسبار لوله مسی نسل بعدی در حال پیشرفت به سمت پیشرفت های ابررسانا است. شینه کامپوزیت مس-ابررسانا توسعه یافته توسط مؤسسه ماکس پلانک آلمان، انتقال قدرت مقاومت صفر را در -196 درجه سانتیگراد در نیتروژن مایع به دست می آورد و چگالی جریان را پنج برابر افزایش می دهد. اگرچه پرهزینه است، اما پتانسیل کاربرد را در سناریوهای خاص با ارزش بالا نشان می دهد. یک نوآوری کاربردی تر، مواد کامپوزیتی کاربید سیلیکون آلومینیوم است که 1.5 برابر مس رسانایی حرارتی دارد و تنها یک سوم وزن آن است و در حال حاضر در برخی از کاربردهای انرژی جدید در حال آزمایش است.

یکپارچه سازی سیستم یکی دیگر از مسیرهای کلیدی است. دپارتمان انرژی تسلا یک باسبار یکپارچه «رسانایی خنک‌کننده» ایجاد کرد که عملکردهای اتلاف گرما و انتقال نیرو را ترکیب می‌کند و حجم شمع‌های سوپرشارژ EV را تا 40 درصد کاهش می‌دهد و راندمان شارژ را 30 درصد افزایش می‌دهد. این ادغام متقابل عملکردی جهت آینده شین های لوله مسی را نشان می دهد - آنها دیگر اجزای رسانای تک کاره نیستند بلکه حامل های اصلی راه حل های انرژی جامع هستند.

انقلاب انرژی زیرساخت های خاموش

ظهور از شینه های لوله مسی نشان‌دهنده یک انقلاب آرام در بخش زیرساخت‌های انرژی است: در حالی که توجه صنعت بر فناوری‌های ستاره‌ای مانند فتوولتائیک و نیروی باد متمرکز است، این جایگاه به ظاهر سنتی بی‌سروصداً از طریق علم مواد و نوآوری‌های ساختاری، خط پایه کارایی کل سیستم انرژی را بالا می‌برد. طی پنج سال آینده، با تسریع انتقال انرژی جهانی، بازار شینه لوله مسی نرخ رشد سالانه بیش از 25 درصد را حفظ خواهد کرد که امیدوارکننده‌ترین نقطه رشد سود در صنعت لوله‌های مسی خواهد بود.

برای شرکت ها، کلید رقابت دیگر تنها در کنترل هزینه نیست، بلکه در توانایی ارائه راه حل های سیستمی - یکپارچه سازی نوآوری مواد ، مدیریت هوشمند ، and سناریوهای کاربردی عمیقا برای ارائه راه حل های بهبود بهره وری انرژی انتها به انتها. همانطور که یکی از کارشناسان صنعت اظهار داشت، "برندگان آینده شرکت‌هایی نیستند که لوله‌های مسی می‌فروشند، بلکه شرکت‌هایی خواهند بود که "بازده" را می‌فروشند.
