فرآیندهای تولید مشترک لوله مس توخالی چیست؟

در تولید مدرن ، لوله مس توخالی به طور گسترده ای در بسیاری از زمینه ها از جمله تهویه مطبوع و تبرید ، مبدلهای حرارتی ، قطعات خودرو ، تولید ماشین آلات ، لوازم الکترونیکی ، تجهیزات شیمیایی و غیره مورد استفاده قرار می گیرد. به دلیل هدایت حرارتی عالی ، مقاومت در برابر خوردگی و عملکرد خوب پردازش. با بهبود مداوم نیازهای صنایع پایین دست برای دقت لوله مس ، عملکرد و حفاظت از محیط زیست ، فرآیند تولید لوله مس نیز به طور مداوم در حال تحول و به روزرسانی است.
از زمان تأسیس در سال 1994 ، ژجیانگ مس -Tube Products Co. ، Ltd. بر تحقیق و توسعه و تولید لوله های مسی متمرکز شده است و اکنون یک زنجیره صنعتی کامل را تشکیل داده است که ذوب ، اکستروژن ، نقاشی ، آنیل را پوشش می دهد.
تجزیه و تحلیل فرآیندهای کلیدی در تولید لوله مس
1. ذوب شدن بیلی مس (ذوب و ریخته گری)
ساخت لوله های مس توخالی با انتخاب و ذوب مواد اولیه آغاز می شود. مس کاتد با خلوص بالا در کارگاه ذوب کارآمد Jingliang در بیش از 1200 درجه سانتیگراد گرم می شود و پس از اکسیداسیون ، پالایش و سایر فرآیندها ، به صورتهای مس و بدون نقص دور می شود. این مرحله نقش تعیین کننده ای در ساختار متالوگرافی و خصوصیات فیزیکی محصول نهایی دارد.
2. اکستروژن داغ
پس از گرم شدن و نرم شدن بیل مس ، توسط یک اکسترودر هیدرولیک گرم می شود. این فرآیند کلید دستیابی به ساختار لوله توخالی است: این فلز در یک قالب بسته تحت فشار قرار می گیرد و از طریق قالب با یک ماندل اکسترود می شود تا یک ساختار توخالی تشکیل شود.

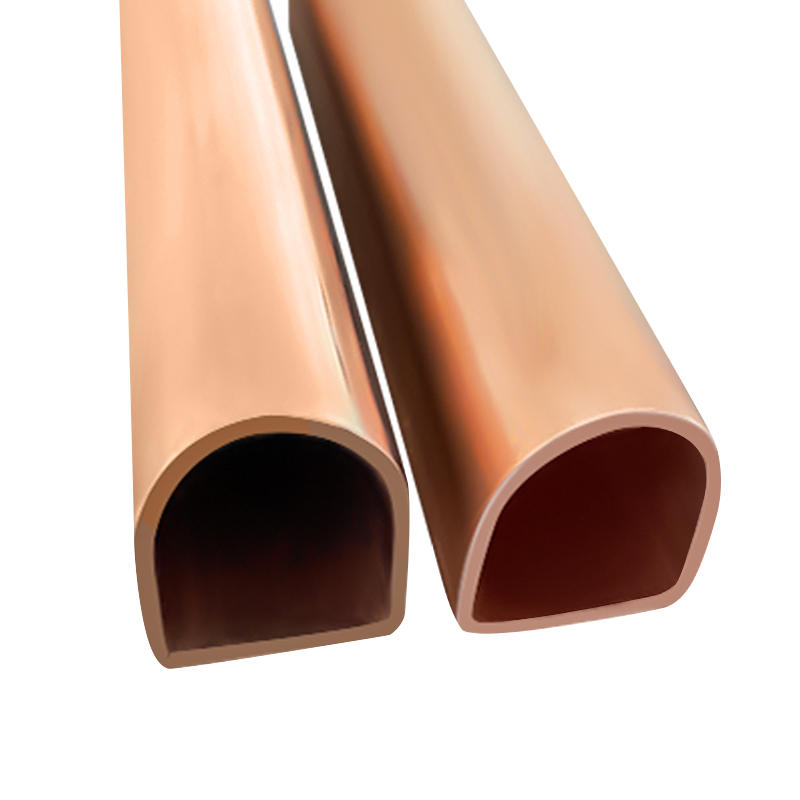

ژجیانگ جینگلیانگ دارای تجهیزات اکستروژن خودکار پیشرفته است که می تواند با توجه به نیازهای مختلف مشتری ، لوله های مس توخالی از مشخصات مختلف (گرد ، مربع ، شکل خاص) تولید کند و به کنترل دقیق ابعاد داخلی و بیرونی و توزیع ضخامت دیواره دست یابد.
3. نقاشی سرد
لوله مس پس از اکستروژن داغ معمولاً دارای سطح خشن و انحراف ابعادی بزرگ است. در این زمان ، برای بهبود بیشتر دقت بعدی و کیفیت سطح ، یک یا چند فرآیند ترسیم سرد لازم است. نقاشی سرد نه تنها می تواند جهت آرایش دانه را بهبود بخشد و استحکام لوله را افزایش دهد ، بلکه شرایطی را برای درمان پس از آن ایجاد می کند.
Jingliang از تجهیزات ترسیم چند کانال در مرحله پردازش سرد ، همراه با سیستم های روغن کاری و کنترل تنش خود توسعه یافته برای اطمینان از قوام و ثبات هر متر لوله مس استفاده می کند ، که این یک پیوند اصلی برای دستیابی به برنامه های سطح بالا (مانند مبدلهای حرارتی و سیستم های تعویض خودرو است).
4. بازپخت متوسط
پس از چندین نقاشی سرد ، مواد مس به تدریج سخت تر می شوند و شکننده تر می شوند. در این زمان ، لازم است انعطاف پذیری آن را از طریق بازپرداخت میانی بازگرداند. دمای بازپرداخت معمولاً در دمای 400 ~ 700 درجه سانتیگراد کنترل می شود و برای جلوگیری از درشت دانه یا تشکیل مقیاس اکسید ، باید زمان و جو دقیقاً کنترل شود.
Jingliang مجهز به یک کوره بازپرداخت مداوم کنترل شده با دقت بالا است که می تواند به بازپرداخت آنلاین کارآمد برسد و ماشینکاری کافی را برای پردازش عمیق بعدی مانند خم شدن و شعله ور فراهم کند.
5. نورد دقیق و اندازه
برخی از محصولاتی که نیازهای بسیار بالایی برای قوام اندازه و ضخامت دیواره دارند (مانند مویرگهای مس یا لوله های مس با دقت بالا برای تبرید) نیز نیاز به نورد دقیق دارند. این فرایند از نورد مبهم چند رول برای کنترل مؤثر انحراف ضخامت دیواره ، بهبود گرد بودن و از بین بردن استرس باقیمانده استفاده می کند.
6. درمان سطح و آزمایش غیر مخرب
به منظور بهبود مقاومت اکسیداسیون و کیفیت ظاهر لوله های مس ، برخی از محصولات نیاز به فسفره ، روکش یا روشن شدن دارند. در عین حال ، به منظور اطمینان از وجود منافذ ، اجزاء یا ترک های موجود در محصول ، Jingliang به طور کامل آزمایش جریان ادی ، آزمایش اولتراسونیک و آزمایش فشار آب را قبل از ترک کارخانه معرفی می کند تا اطمینان حاصل شود که کیفیت هر لوله مس توخالی تا استاندارد است.

چرا لوله های مس توخالی بهتر از لوله های آلومینیومی در سیستم های تبرید هستند

در توسعه سریع سیستم های تبرید امروز ، انتخاب مواد خط لوله به طور مستقیم با راندمان انرژی ، عمر و قابلیت اطمینان تجهیزات مرتبط است. لوله های مس و لوله های آلومینیومی ، به عنوان دو ماده متداول ، مدتهاست که در صنعت مورد بحث قرار گرفته است. در کاربردهای واقعی ، لوله های مس توخالی مزایای جامع نسبت به لوله های آلومینیومی را در بسیاری از ابعاد کلیدی مانند عملکرد انتقال حرارت ، استحکام مکانیکی ، مقاومت در برابر خوردگی و راحتی نگهداری نشان داده اند. به عنوان یک تولید کننده حرفه ای با بیش از 30 سال تجربه در صنعت لوله مس ، شرکت محصولات تولیدی Zhejiang Jingliang Copper Tube ، Ltd. به فناوری پیشرفته و یک زنجیره صنعتی کامل برای ارائه مداوم لوله های مس با کیفیت بالا با کیفیت بالا به مشتریان جهانی اعتماد کرده است.
هدایت حرارتی عالی ، بهبود بهره وری انرژی سیستم
هدایت حرارتی مس در حدود 398 وزنی در متر · K ، بسیار بالاتر از آلومینیوم است که حدود 237 W/m · K است. این بدان معناست که در همان شرایط کار ، لوله های مسی می توانند تبادل گرما را به طور مؤثرتر تکمیل کنند ، در نتیجه سرعت بخشیدن این امر به ویژه در تجهیزات مانند تهویه مطبوع ، یخچال و چیلرهایی که نیازهای فزاینده ای برای بهره وری انرژی دارند بسیار مهم است.
لوله های مس توخالی تولید شده توسط ژجیانگ جینگلیانگ از طریق فرآیندهای اکستروژن دقیق و ترسیم سرد پردازش می شوند تا از ضخامت یکنواخت دیواره و دیواره داخلی صاف اطمینان حاصل کنند ، سرعت جریان مبرد و راندمان تبادل گرما را به شدت بهبود می بخشند و به طور گسترده ای در گرسنگی های مختلف و تبخیر کننده های مختلف مورد استفاده قرار می گیرند.
قدرت مکانیکی عالی برای اطمینان از عملکرد پایدار سیستم
در مقایسه با لوله های آلومینیومی ، لوله های مس از استحکام و انعطاف پذیری کششی بالاتری برخوردار هستند و در صورت قرار گرفتن در معرض فشار بالا و گسترش حرارتی و انقباض حرارتی ، تغییر شکل یا شکستن آن آسان نیست. در شرایط بار بالا مانند کمپرسورهای فرکانس متغیر و سیستم های پمپ حرارتی ، لوله های مس می توانند برای مدت طولانی پایدار کار کنند و میزان خرابی را به میزان قابل توجهی کاهش می دهد.
ژجیانگ جینگلیانگ برای کنترل کامل هر ایست بازرسی با کیفیت از ذوب شدن مس ، اکستروژن ، نقاشی ، آنیل شدن برای بازرسی محصول به طور کامل متکی است. لوله های مس توخالی تولید شده می توانند فشار کار حداکثر 70 بار را برآورده کرده و نیازهای کاربردی فعلی مبردهای جدید با فشار بالا مانند R410A و R32 را کاملاً برآورده کنند.
مقاومت در برابر خوردگی عالی برای گسترش عمر تجهیزات
مس به طور طبیعی یک فیلم اکسید متراکم در هوا تشکیل می دهد ، که مقاومت در برابر خوردگی بسیار قوی دارد ، به خصوص در محیط های مرطوب ، با نمک بالا یا اسیدی. لوله های آلومینیومی بیشتر مستعد ابتلا به گودال ، سوراخ شدن و سایر مشکلات هستند ، به خصوص در واحد فضای باز تهویه هوا که در آن آب چگالش برای مدت طولانی وصل شده است.
به منظور بهبود بیشتر مقاومت در برابر خوردگی لوله های مس ، ژجیانگ جینگلیانگ می تواند انواع خدمات پردازش عمیق مانند فسفاتور سطح ، تخلیه ، بازپرداخت تمیز کردن و غیره را ارائه دهد ، که به طور مؤثر عمر خدمات محصول را گسترش داده و فرکانس هزینه های جایگزینی و نگهداری بعدی را کاهش می دهد.
راحتی نصب و مزایای نگهداری
انعطاف پذیری و عملکرد جوشکاری لوله های مس باعث می شود که آنها در نصب و نگهداری از آنها سودمندتر شوند. لوله های مس را می توان با شعاع کوچک و بدون شکستن خم کرد ، که برای چیدمان دستگاه داخلی با فضای محدود مناسب است. در عین حال ، مس را می توان به راحتی از طریق فرآیندهای لحیم کاری نقره یا برازلینگ به راحتی وصل کرد تا اتصالات با آب بندی عالی تشکیل شود ، که به مراتب بهتر از لوله های آلومینیومی است که به فرول های مخصوص یا قطعات کمکی جوشکاری نیاز دارند.
در نگهداری بعدی تجهیزات ، پس از نشت لوله مس یا آسیب دیدگی ، می توان آن را در محل تعمیر یا جایگزین کرد و باعث افزایش کارایی پردازش پس از فروش می شود. Zhejiang Jingliang سفارشی سازی شخصی از جمله برش با طول ثابت ، گسترش بندر و صاف کردن دقیق را در اختیار مشتریان قرار می دهد تا بهینه سازی بیشتر راحتی نصب شود.

نحوه جلوگیری از فروپاشی یا تغییر شکل لوله های مس توخالی در حین پردازش

طراحی علمی ضخامت دیواره و پارامترهای ساختاری اولین خط دفاع برای جلوگیری از فروپاشی است
خواه لوله مس توخالی به راحتی فروپاشی بستگی به نسبت ضخامت دیواره آن به قطر (D/T) دارد. هنگامی که نسبت خیلی بزرگ است ، یعنی دیواره لوله خیلی نازک است یا قطر آن خیلی بزرگ است ، یک نیروی جانبی جزئی ممکن است باعث بی ثباتی ساختاری شود. در مرحله طراحی محصول ، ژجیانگ جینگلیانگ از تجزیه و تحلیل عناصر محدود (FEA) برای شبیه سازی استرس ساختار لوله استفاده می کند و به طور منطقی پارامترهای ضخامت دیوار را در ترکیب با کاربردهای مشتری و سطح فشار برنامه ریزی می کند.
در مویرگهای φ6.35mm و φ9.52mm به طور گسترده ای در صنعت تهویه مطبوع و تبرید مورد استفاده قرار می گیرد ، Zhejiang Jingliang به شدت ضخامت دیواره را به بالای 0.5 میلی متر کنترل می کند و یکنواختی ضخامت دیواره را از طریق طراحی دقیق اکستروژن DIE DEAD DIE DEADE و TEAPLING STONGING STONGING STONGING TEATSION ANTOUNCE ANTOMENT ANTOMENT ANTOMENTY WESES ANTOMENTY ANTORE OFFENDINCE ، به عنوان Preppense Teampence Properding ".
اتخاذ فناوری ترسیم پیشرو چند گذر برای بهبود استحکام لوله
ترسیم فرآیند اصلی برای لوله های مس از ضخیم تر می شود و همچنین پیوندی است که به احتمال زیاد تغییر شکل می یابد. ژجیانگ جینگلیانگ یک خط نقاشی مداوم سرد و یک سیستم کنترل تنش هیدرولیک را معرفی کرد و یک استراتژی پردازش سرد چند منظوره و کم تغییر شکل را برای جلوگیری از نقاط ضعف در بدن لوله ناشی از کشش بیش از حد یک بار اجرا کرد.
در طی فرآیند ترسیم سرما ، سطح لوله مس با روغن دقیق روغن کاری می شود و گاز محافظ یا محیط بی اثر برای پشتیبانی برای ایجاد یک میدان نیروی متعادل از "پشتیبانی داخلی و سرب بیرونی" وارد می شود ، که به طور موثری سرکوب کمان محوری و فروپاشی جانبی ساختار توخالی در هنگام تغییر شکل است.
برای اطمینان از بازگشت مجدد ساختاری و انعطاف پذیری ، دمای بازپرداخت را دقیقاً کنترل کنید
از آنیلینگ برای از بین بردن سخت شدن کار لوله مس و بهبود انعطاف پذیری و خم شدن آن استفاده می شود. با این حال ، اگر دمای بازپخت به درستی کنترل نشود ، به راحتی می توان دانه های فلزی را درشت کرد و باعث می شود لوله مس در هنگام خم یا ریسندگی به صورت جانبی صاف شود یا صاف شود.
Zhejiang Jingliang از یک کوره پخت و پز روشن کاملاً اتوماتیک برای گرم کردن درمان لوله مس در یک محیط بدون اکسیژن استفاده می کند. دمای بازپرداخت دقیقاً در دمای 5 درجه سانتیگراد 600 درجه سانتیگراد کنترل می شود تا اطمینان حاصل شود که بدن لوله در حالی که قدرت ساختاری کافی را برای برآورده کردن نیازهای فرآیند با دقت بالا ، کویل ها ، لوله های باله و غیره حفظ می کند ، انعطاف پذیری را بازیابی می کند.
سیستم قالب با دقت بالا برای اطمینان از تقارن و پشتیبانی از ثبات در طول پردازش
طراحی و دقت قالب نقش تعیین کننده ای در این که آیا لوله مس توخالی به صورت نامتقارن فرو می رود ، ایفا می کند. ژجیانگ جینگلیانگ به طور مستقل مجموعه ای از سیستم های مدیریت قالب با دقت بالا را برای مدت طولانی توسعه داده و بهینه کرد. هر مجموعه از قالب ها توسط CNC فولادی قالب وارداتی پردازش می شود ، با خطای دقیق در 0.005 میلی متر کنترل می شود. ساختارهای مختلف داخلی داخلی مطابق با مدل های محصول مطابقت دارند و از آنها برای پشتیبانی مؤثر از دیواره داخلی لوله توخالی استفاده می کنند.
در طی فرآیند کشش یا انبساط ، هسته قالب همیشه محور است و درجه سایش به طور مرتب بررسی می شود تا اطمینان حاصل شود که لوله مس توخالی همیشه در طول هر پردازش در یک میدان نیروی متقارن محوری قرار دارد تا از تغییر شکل ناشی از خارج از محاصره بدنه لوله جلوگیری شود. $ $ $ $ $
